Jak vypočítat výkon napájecího zdroje pro LED?
Spínané zdroje jsou určeny k přeměně střídavého napětí, které se používá v domácí elektrické síti (v bytech, kancelářích apod.) na konstantní napětí, které je nezbytné pro provoz LED pásků. Spínaný zdroj také snižuje napětí z 220V na 12V.
Než si ale vyberete zdroj pro LED pásek, musíte se rozhodnout pro jeho typ, délku a výkon. Jak vybrat správnou stuhu jsme psali zde.
Pokud jste si vybrali pásku s napětím 12 nebo 24V, můžete zvolit zdroj. A první věcí, kterou musíte začít, je určit jeho sílu, což je ve vašem případě vyžadováno.
Vzorec pro výpočet výkonu napájecího zdroje
Chcete-li vybrat správný zdroj napájení, použijte následující vzorec:
Příkon od jednoho metru (W / m) * Požadovaná délka LED pásku (m) + 20 % (výkonová rezerva) = Napájecí jednotka (W).
Dalších 20 % je výkonová rezerva, která je nezbytná pro zajištění stabilního provozu napájecího zdroje. Bez rezervy bude jednotka pracovat na maximální výkon při plné zátěži, což povede k jejímu přehřátí a rychlému výpadku. Při přetížení napájecího zdroje se spustí ochrana proti přehřátí. To vede k blikání LED pásku, protože ochrana vypne napájení (takže se jednotka ochladí na bezpečnou teplotu).
Podívejme se na konkrétní příklad.
LED pásek článek 00-120. LED pásek 12V, 8 W/m, SMD 2835, 60 d/m, IP20, 800 Lm/m, šířka substrátu 8 mm, barva teplá bílá, požadovaná délka – 2,5 metru.
Údaje dosadíme do vzorce:
Příkon – 8 W/m * Požadovaná délka – 2,5 m + 20 % (rezerva chodu) = 24 W. Z výkonově nejbližších zdrojů vybereme jednotku 25 W, art. 03-02.
Stupeň ochrany proti prachu a vlhkosti
Při výběru napájecího zdroje, stejně jako při výběru samotné pásky, se bere v úvahu třída ochrany proti prachu a vlhkosti. Více o třídě ochrany IP si můžete přečíst zde.
Je nutné, aby napájení odpovídalo nejen deklarovanému výkonu LED pásku, ale také jeho třídě ochrany proti prachu a vlhkosti.

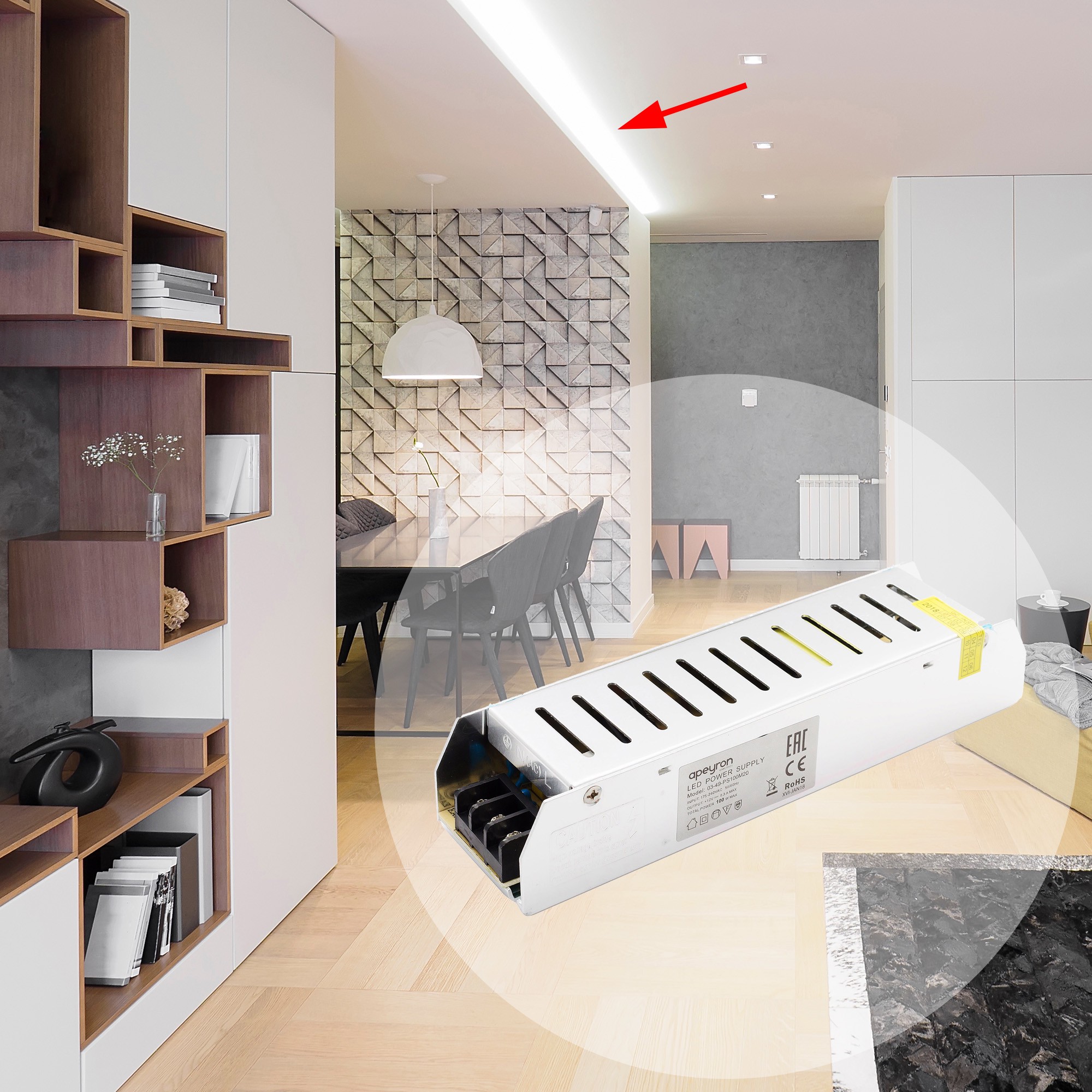

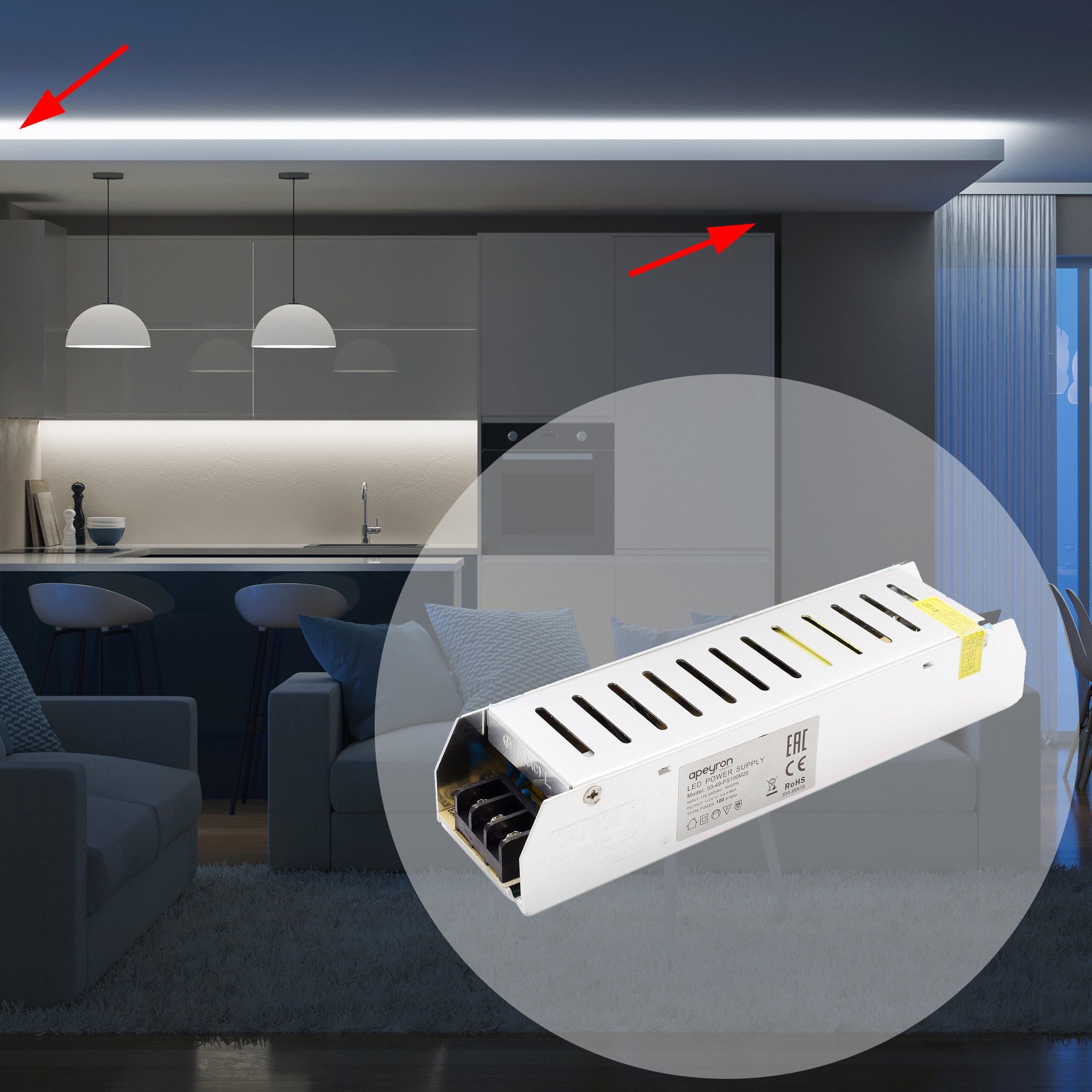

Pro místnosti s běžným suchým mikroklimatem (například ložnice) existuje velké množství standardních napájecích zdrojů se stupněm ochrany proti prachu a vlhkosti IP20.
Tělo takových bloků je vyrobeno z hliníku, železa nebo jiného kovu a má na horní straně otvory pro dodatečné chlazení. Takovéto zdroje jsou jen minimálně chráněny před prachem či jinými drobnými částicemi a už vůbec ne před vlhkostí.

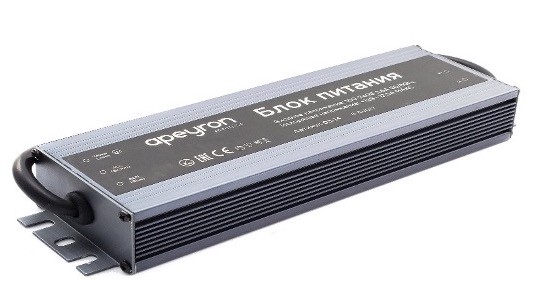

Uzavřené napájecí zdroje (třída IP65 a IP67) se používají pro umístění v místech s vysokou vlhkostí, v průmyslových prostorách i pro venkovní umístění. V tomto případě mluvíme nejen o koupelně, ale také o kuchyni, kde je často vysoká vlhkost.
Elektrický obvod v takových napájecích zdrojích je zcela zaplaven vodotěsnou směsí, ale jejich stupeň ochrany proti vlhkosti se liší v závislosti na třídě:
- IP65 – Chráněno proti vniknutí vody, ale není ponořeno.
- IP67 – chráněno proti pronikání vody, s možností krátkodobého ponoření do hloubky 1 metru.
Vezměte prosím na vědomí: bloková ochrana nechrání kontakty, takže někdy je třeba je dodatečně zaplombovat.
A ještě jedna důležitá věc – hermetické bloky jsou plněné směsí a mají nízký stupeň odvodu tepla. Pro lepší chlazení při připojování pásek s vysokým výkonem a/nebo použití jednotek v uzavřených prostorách je nutné použít přídavnou nucenou ventilaci s externími ventilátory.
Jeden vysoký výkon nebo několik malých napájecích zdrojů
Existuje praktický rozdíl v použití jednoho vysoce výkonného nebo několika nízkoenergetických zdrojů.
Několik nízkoenergetických zdrojů
Při připojování LED pásku velké délky a vysokého výkonu v běžných místnostech, kde je potřeba dodatečná zvuková izolace (ložnice, odpočívárny atd.), se doporučuje použít několik nízkoenergetických zdrojů.
Takové bloky mají kompaktní velikost a lze je umístit do malého prostoru. Jejich pouzdro umožňuje chlazení bez použití nucené ventilace. Ale pro lepší odvod tepla je nutné zajistit další volný prostor kolem takových bloků (obvykle stačí 20 cm na všech stranách).
Jeden výkonný napájecí zdroj
Jeden výkonný napájecí zdroj lze také použít pro připojení LED pásku velké délky a vysokého výkonu.
Tyto napájecí zdroje se používají v místech, kde je prostor pro instalaci jednotek této velikosti a je zde obecný hluk v pozadí (kanceláře, obchody atd.).
Pro odvod vznikajícího tepla v takových jednotkách je zapotřebí aktivní větrání: externí nebo vestavěný ventilátor (chladič), který může při použití v tichých místnostech (ložnice a odpočinkové prostory) způsobit řadu nepříjemností.
Vlastnosti instalace napájecích zdrojů

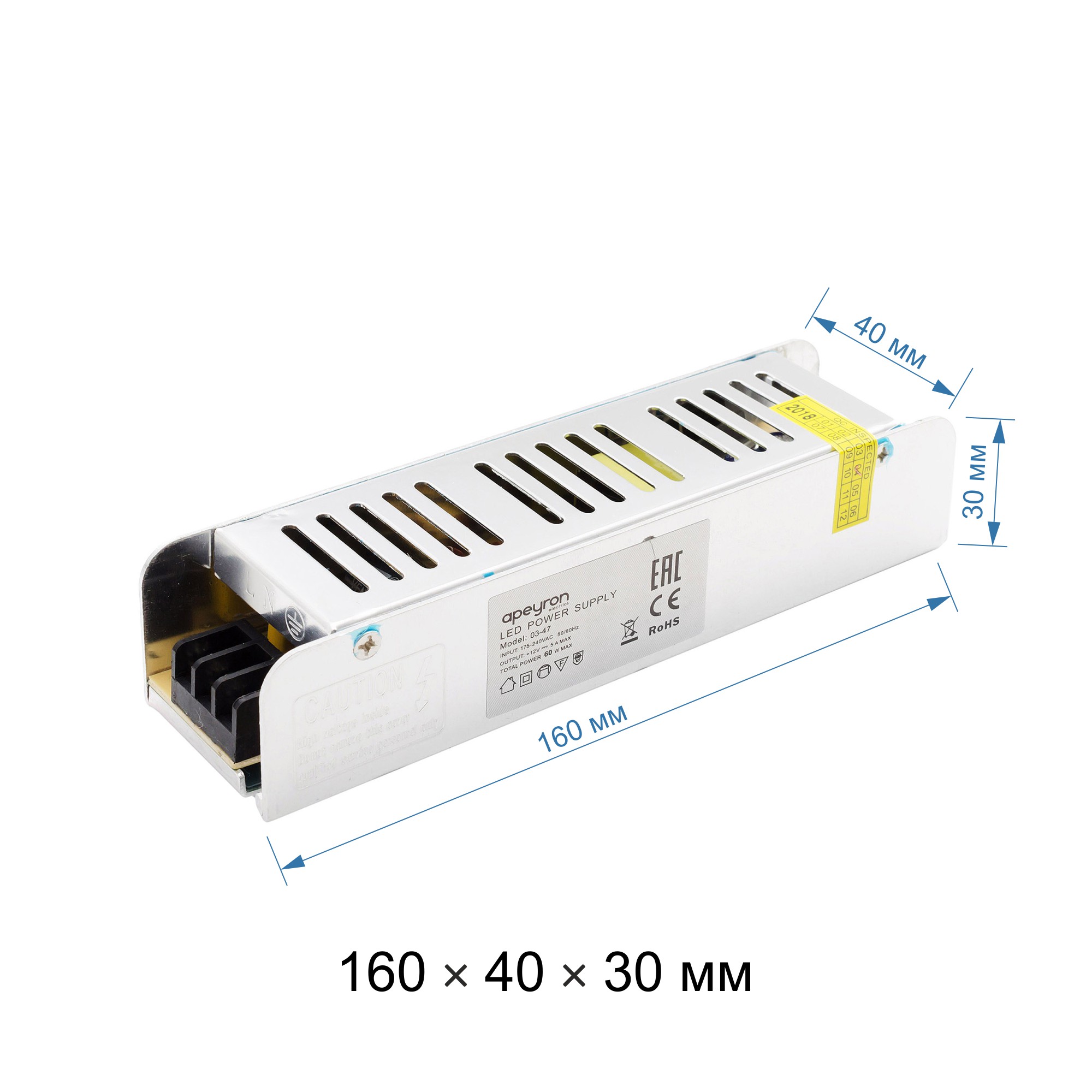

Při výběru jednotky je nutné vzít v úvahu její provedení a celkové parametry, jako je provedení pouzdra (standardní ploché a široké nebo dlouhé a tenké).
Dále je nutné zajistit větrání a dodržet požadavky na požární bezpečnost, zajistit možnost přístupu při následném provozu a omezit možnost náhodného kontaktu dětí s jednotkou.
Nedoporučuje se instalovat napájecí zdroje v blízkosti topných spotřebičů a zařízení, která generují teplo (například pokojové baterie). Bloky nelze skládat na sebe. Minimální vzdálenost mezi připojenými napájecími zdroji musí být 20 cm nebo více.
Pokud se budete řídit těmito jednoduchými pravidly, budou zdroje LED pásků fungovat dlouho a spolehlivě.
Spínané zdroje jsou určeny k přeměně střídavého napětí, které se používá v domácí elektrické síti (v bytech, kancelářích apod.) na konstantní napětí, které je nezbytné pro provoz LED pásků. Spínaný zdroj také snižuje napětí z 220V na 12V.
Než si ale vyberete zdroj pro LED pásek, musíte se rozhodnout pro jeho typ, délku a výkon.
Pokud jste si vybrali pásku s napětím 12 nebo 24V, můžete zvolit zdroj. A první věcí, kterou musíte začít, je určit jeho sílu, což je ve vašem případě vyžadováno.
Vzorec pro výpočet výkonu napájecího zdroje
Chcete-li vybrat správný zdroj napájení, použijte následující vzorec:
příkon na metr (W/m) * požadovaná délka LED pásku (m) + 20 % (výkonová rezerva) = výkon zdroje (W)
Dalších 20 % je výkonová rezerva, která je nezbytná pro zajištění stabilního provozu napájecího zdroje. Bez rezervy bude jednotka pracovat na maximální výkon při plné zátěži, což povede k přehřátí a rychlému selhání. Při přetížení napájecího zdroje se spustí ochrana proti přehřátí. To vede k blikání LED pásku, protože ochrana vypne napájení (takže se jednotka ochladí na bezpečnou teplotu).
Stupeň ochrany proti prachu a vlhkosti
Je nutné, aby napájení odpovídalo nejen deklarovanému výkonu LED pásku, ale také jeho třídě ochrany před prachem a vlhkostí.
Pro místnosti s běžným suchým mikroklimatem (například ložnice) existuje velké množství standardních napájecích zdrojů se stupněm ochrany proti prachu a vlhkosti IP20.
Tělo takových bloků je vyrobeno z hliníku, železa nebo jiného kovu a má na horní straně otvory pro dodatečné chlazení. Takovéto zdroje jsou jen minimálně chráněny před prachem či jinými drobnými částicemi a už vůbec ne před vlhkostí.
Uzavřené napájecí zdroje (třída IP65 a IP67) se používají pro umístění v místech s vysokou vlhkostí, v průmyslových prostorách i pro venkovní umístění. V tomto případě mluvíme nejen o koupelně, ale také o kuchyni, kde je často vysoká vlhkost.
Elektrický obvod v takových napájecích zdrojích je zcela zapouzdřen do vodotěsné směsi, ale stupeň jejich ochrany proti vlhkosti se liší v závislosti na třídě.
IP65 – Chráněno proti vniknutí vody, ale není ponořeno.
IP67 – chráněno proti pronikání vody, s možností krátkodobého ponoření do hloubky 1 metru.
Vezměte prosím na vědomí: bloková ochrana nechrání kontakty, takže někdy je třeba je dodatečně zaplombovat.
A ještě jedna důležitá věc: utěsněné bloky jsou vyplněny směsí a mají nízký stupeň odvodu tepla. Pro lepší chlazení, při připojování výkonových pásek a/nebo použití jednotek v uzavřených prostorech, je nutné použít doplňkovou nucenou ventilaci s externími ventilátory.
Jeden vysoký výkon nebo několik malých napájecích zdrojů
Existuje praktický rozdíl v použití jednoho vysoce výkonného nebo několika nízkoenergetických zdrojů.
Několik nízkoenergetických zdrojů
Při připojování LED pásku velké délky a vysokého výkonu v běžných místnostech, kde je potřeba dodatečná zvuková izolace (ložnice, odpočívárny atd.), se doporučuje použít několik nízkoenergetických zdrojů.
Takové bloky mají kompaktní velikost a lze je umístit do malého prostoru. Jejich pouzdro umožňuje chlazení bez použití nucené ventilace. Ale pro lepší odvod tepla je nutné zajistit další volný prostor kolem takových bloků (obvykle stačí 20 cm na všech stranách).
Jeden výkonný napájecí zdroj
Pro připojení LED pásku dlouhé délky a vysokého výkonu lze použít jeden výkonný zdroj – například 100W zdroj.
Tyto napájecí zdroje se používají v místech, kde je prostor pro instalaci jednotek této velikosti a je zde obecný hluk v pozadí (kanceláře, obchody atd.).
Pro odvod vznikajícího tepla v takových jednotkách je zapotřebí aktivní větrání: externí nebo vestavěný ventilátor (chladič), který může při použití v tichých místnostech (ložnice a odpočinkové prostory) způsobit řadu nepříjemností.
Vlastnosti instalace napájecích zdrojů
Při výběru jednotky je nutné vzít v úvahu její provedení a celkové parametry, jako je provedení pouzdra (standardní ploché a široké nebo dlouhé a tenké).
Dále je nutné zajistit větrání a dodržet požadavky na požární bezpečnost, zajistit možnost přístupu při následném provozu a omezit možnost náhodného kontaktu dětí s jednotkou.
Nedoporučuje se instalovat napájecí zdroje v blízkosti topných spotřebičů a zařízení, která generují teplo (například pokojové baterie). Bloky nelze skládat na sebe. Minimální vzdálenost mezi připojenými napájecími zdroji musí být 20 cm nebo více.
Pokud se budete řídit těmito jednoduchými pravidly, budou zdroje LED pásků fungovat dlouho a spolehlivě.
