Jak opravit běžnou sádrokartonovou krabici?

Zásuvka je nejen povinným funkčním prvkem elektroinstalace, sloužící k připojení elektrických domácích spotřebičů, ale také výrazným detailem interiéru.

Bezporuchový provoz zásuvky, stejně jako její úhledný vzhled, závisí do značné míry na tom, jak dobře je instalace provedena, že? Pro provedení správné instalace je nutné vzít v úvahu řadu nuancí, které jsou v této práci přítomny, z nichž jedna je správná instalace zásuvkových krabic.

Nikdy jste neinstalovali zásuvkovou krabici a bojíte se udělat chybu? Pomůžeme vám porozumět všem funkcím – článek podrobně pojednává o typech instalačních krabic a složitosti instalace každé z nich.

Pozornost je věnována i montáži zásuvkových krabic do běžných typů podkladů – beton, sádrokarton, obkladová stěna. Materiál je doplněn o vizuální fotografie a užitečná videa.

Typy a vlastnosti zásuvkových krabic

Moderní zásuvky, jak ve vzhledu, tak ve způsobu instalace, se výrazně liší od zásuvek instalovaných v domech ze sovětské éry.

Pokud byly dříve jednoduše zapuštěny do zdi bez možnosti výměny, dnes není jejich instalace a případně výměna zásuvky nijak zvlášť náročná.

A to vše díky zásuvkové krabici, což je ve skutečnosti krabice, která bezpečně drží zásuvku v její hloubce a zároveň zajišťuje její požární bezpečnost.

Zásuvkové krabice se dodávají v různých tvarech a velikostech, liší se materiály výroby a způsobem instalace, takže před nákupem musíte porozumět jejich typům.

Zásuvková krabice je montážní přípravek určený pro spolehlivé upevnění elektroinstalačních výrobků pro skryté rozvody.

Bez ohledu na to, zda se provádí instalace jedné nebo skupiny zásuvkových krabic, před jejich instalací jsou stěny odštípnuty

Při zakopání do cihlové nebo betonové zdi jsou tyto montážní krabice nebo sklenice zajištěny alabastrem

Zásuvková krabice se upevňuje na příčky a falešné stěny ze sádrokartonu pomocí nastavitelných distančních nožiček

Téměř všechny stavební materiály a možnosti desek používané v hrubých obkladech stěn jsou vhodné pro instalaci zásuvkových krabic v nich

V řadě produktů pro skrytou elektroinstalaci naleznete možnosti pro uspořádání srubových a dřevostaveb

Zásuvkové krabice se používají pro instalaci jednotlivých spínačů, napájecích bodů a zásuvkových bloků

Během provozu je snazší utáhnout „uvolněný“ mechanismus v zásuvkové skříni. S jeho použitím se instalace provádí rychleji a přesněji

Funkční účel
Specifika montáže zásuvkových krabic
Skryté vedení v cihlové zdi
Upevnění do sádrokartonové stěny
Skupina zásuvkových krabic opláštěných OSB deskami
Zásuvkový blok ve zdi srubového domu
Instalace napájecího bodu do zásuvkové krabice
Spolehlivá fixace mechanismů

Výběr zásuvkové krabice podle materiálu stěny

Hlavním kritériem výběru je materiál stěn, do kterých budou zásuvkové krabice instalovány.

Na tomto základě existuje následující klasifikace krabic:

• konstrukce určené k instalaci do stěn z plných materiálů: beton, železobeton, pórobeton, cihla;
• skla na stěny z kompozitních materiálů: sádrokarton, plastové desky, dřevotříska, překližka a další.

V prvním případě je zásuvková krabice kulaté sklo bez dalších prvků. Připevňuje se ke stěně pomocí malty.

V jeho stěnách nebo dně jsou montážní otvory pro elektrické rozvody. Při instalaci zásuvkové krabice stačí odstranit propojky a vytáhnout zástrčku.

Zásuvkové boxy s bočními dokovacími jednotkami umožňují rychlou a snadnou instalaci dvou nebo více zásuvek najednou

Chcete-li nainstalovat několik zásuvek umístěných v blízkosti, můžete použít brýle, na jejichž straně je upevňovací mechanismus. Zásuvkové krabice jsou navzájem spojeny pomocí speciálních drážek a spojeny do bloků.

Sádrokartonové krabice obsahují speciální plastové nebo kovové upínací jazýčky určené k upevnění prvků do dutých stěn. Svorky jsou připevněny ke šroubům, které otáčením upravují svou polohu.

Při otáčení šroubu se noha zvedá nebo snižuje. Otáčení ve směru hodinových ručiček přibližuje upínací prvek ke stěně a zajišťuje sklo v sádrokartonu

V jakých tvarech se produkty vyrábějí?

Nejvíce se rozšířily kulaté zásuvky. Je pro ně velmi snadné udělat díru do zdi pomocí různých nástrojů.

Kulaté brýle lze použít jak pro montáž jedné zásuvky nebo vypínače, tak je lze kombinovat do skupin, vzájemně propojovat pomocí dokovacích jednotek.

Čtvercové krabice, i když se nepoužívají tak často, mají určité výhody. Jejich objem je mnohem větší, takže do nich schováte spoustu drátů.

Často se používají k instalaci prvků systému „smart home“. Existují jednoduché a skupinové zásuvkové krabice čtvercového tvaru určené pro instalaci až pěti zásuvek.

V prodeji jsou i oválné boxy, které mají stejně jako čtvercové velký vnitřní prostor. Jsou pohodlné, protože k nim můžete okamžitě připojit dvojzásuvku. Všechny výše popsané produkty se montují do stěn a používají se pro skryté vedení.

Existuje další typ montážních krabic, které stojí poněkud stranou – plastové obložení nebo jinými slovy multiboxy, určené pro otevřenou instalaci na základní desku. Jsou určeny pro jeden nebo více vývodů a mají obvykle čtvercový tvar.

Tento typ instalace plastových překrytí lze použít pouze na demontovatelné plastové soklové lišty

Externí zásuvkové krabice mají dvě modifikace – provedení s montáží do středu soklu nebo do podlahy. Vzhledem k tomu, že se multiboxy montují na horní část základní desky, jejich charakteristickým rysem je jejich estetický vzhled a originální design.

Velikost instalační krabice

Důležitým parametrem zásuvkových krabic jsou jejich rozměry, které se volí na základě konkrétních podmínek instalace. Rozměry vidlice jsou 60-70 mm v průměru a 25-80 mm do hloubky.

Standardní provedení mají vnější rozměry 45 x 68 mm, ale je třeba počítat s tím, že vnitřní hloubka bude v tomto případě 40 a průměr 65 mm.

Při instalaci několika kulatých zásuvkových krabic ve skupině může jedna z nich, která má zvýšenou hloubku, kromě svého hlavního účelu sloužit jako rozvodná krabice

Sklenice zvětšených rozměrů, jejichž hloubka je asi 80 mm, je vhodné použít, když v elektrickém vedení není rozvodná skříň a její funkce plní samotná elektrická zásuvka. Pokud jde o čtvercové výrobky, mají zpravidla velikost 70×70 nebo 60×60 mm.

Materiál pro výrobu montážních krabic

Nejoblíbenější jsou zásuvkové krabice z nehořlavého plastu. Lze je instalovat do betonových stěn a konstrukcí z kompozitních materiálů.

Existují také kovové krabice, které se v minulosti používaly všude, ale dnes je téměř nahradily plastové výrobky.

Kovové zásuvkové krabice se obvykle instalují při instalaci elektrického vedení v dřevěných domech. Jsou vyrobeny z pozinkovaného nebo barevného kovu a nelze je svařovat, takže spojení s kovovou trubkou je provedeno pájením.

Z bezpečnostních důvodů a protipožární prevence je při instalaci elektrických rozvodů v dřevostavbách nutné použít kovové zásuvkové krabice

Základní pravidla pro instalaci zásuvkových krabic

Před instalací zásuvkové krabice musíte vybrat místo pro její instalaci. Ale protože zásuvka je zdrojem zvýšeného nebezpečí, její umístění v některých místnostech podléhá zvláštním požadavkům uvedeným v “Pravidla pro elektrické instalace” (PUE).

• od elektrické zásuvky k potrubí, kterým plyn prochází, musí být vzdálenost nejméně 50 cm;
• zásuvky v koupelně mohou být instalovány ve vzdálenosti nejméně 60 cm od zdroje postříkání (umyvadlo, sprcha, vana);
• Doporučuje se instalovat spínače na straně, kde je umístěna klika dveří, a vzdálenost od zařízení k podlaze by měla být až 100 cm;
• Zásuvky nemůžete instalovat do saun, koupelen nebo místností, kde se pere prádlo.

Pro ostatní prostory neexistují žádná zvláštní pravidla. Zásuvky by měly být umístěny tak, aby jejich použití bylo pohodlné pro všechny členy rodiny.

Dále je nutné dodržovat bezpečnostní požadavky a instalovat zařízení zohledňující umístění elektrospotřebičů v domě tak, aby se jejich šňůry dostaly do zásuvek bez použití prodlužovacích kabelů.

Také vás mohou zajímat informace o nuancích instalace zásuvky pro pračku nebo zásuvky pro elektrický sporák.

Doporučená místa instalace zásuvek a vypínačů v místnosti z hlediska praktičnosti a pohodlí

Montáž zásuvkové krabice do betonového základu

Pokud jste se již rozhodli, kde budou umístěny vaše zásuvky, můžete zahájit instalační práce, které se skládají z několika fází.

Před instalací zásuvkové krabice do betonu se provede označení, poté se ve stěně vytvoří otvor a připraví se sádrový roztok.

Krok 1: Pro instalaci zásuvkové krabice vyvrtáme otvor do zdi. Pro cihly a beton vybereme korunu pro beton, pro sádrokartonové desky – pro dřevo

Krok 2: Pomocí dláta zničte materiál ve vyvrtaném otvoru. Pečlivě dolaďujeme dlátem

Krok 3: Vyzkoušíme zásuvku na místo instalace. Měl by volně zapadnout do otvoru tak, aby vnější okraj lícoval se stěnou

Krok 4: Opatrně ostrým stavebním nožem vylomte „zátky“ otvorů, kterými budou dráty vedeny

Krok 5: Pomocí kartáče se středně tvrdými štětinami očistěte otvor od prachu vzniklého při vrtání, naneste základní nátěr

Krok 6: Do otvoru naneste sádru nebo alabastr, připravený pouze v objemu potřebném k zajištění krabice, rovnoměrně a rychle rozdělte kompozici

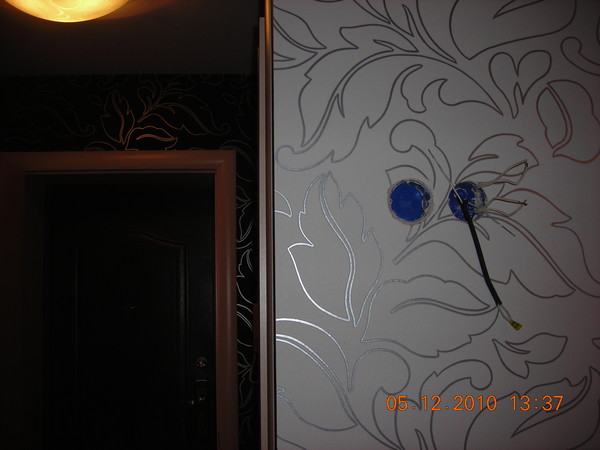

Krok 7: Nainstalujte zásuvkovou krabici do výklenku s přidaným roztokem. Zarovnáme jeho polohu se zaměřením na rovinu stěny a montážní přípravky skla

Krok 8: Odstraníme přebytečnou hmotu vytlačenou z otvoru při montáži zásuvkové krabice v dílně a zároveň urovnáme roztok kolem

Po výměně zásuvky začala po půl roce vypadávat spolu se zásuvkou. Alabastr se rozpadl kolem zásuvky. Důvodem je, že stará sovětská zásuvka nebyla uchovávána ve skle (kovu). ale vypadá to jako sádrový kroužek, který byl nainstalován lepidlem a nalepen navrch (tmel nebyl odstraněn, nacpali alabastr), ale při demontáži tento kroužek o průměru asi 10-12 cm jednoduše složili dovnitř. těch. Musel jsem nanést velkou vrstvu alabastru přes malý otvor, který jako by se časem kolem patice rozdrolil (nejoblíbenější je patice – pořád něco svítí). Nyní mi řekněte, jak nainstalovat tuto zásuvkovou krabici. Zásuvková krabice je obyčejná kulatá. Držák je k němu přišroubován samořeznými šrouby (nejsou zde žádné rozpěrky). Dalším problémem je místnost po renovaci a je normální nacpat alabastr, aby se velká dutina zaplnila malým otvorem pro řezání, kde byl tento prsten (i když to není v pořádku.). alabastr je těžký. rychle tvrdne. a nechci dělat špinavou práci

Hlasujte pro nejlepší odpověď
udělat správné řešení. minule jsi strčil už zmrzlé alibastru
kočkaMyslitel (5489) před 11 lety

Možná. jak udělat správné řešení. která neztvrdne. zatím prostrčím díru o průměru 7 cm, abych zaplnil dutinu 12 x 15 cm, kde stál ten zatracený prsten. Není to otázka minut.

O prstenu jsem nic nepochopil. . ale to je jedno. .
Vypněte napájení této zásuvky. .
vyjměte zásuvku, odpojte vodiče. . sejměte montážní krabici ze zdi. . vyčistíte tam všechno, zbytky alabastru a cementu. .

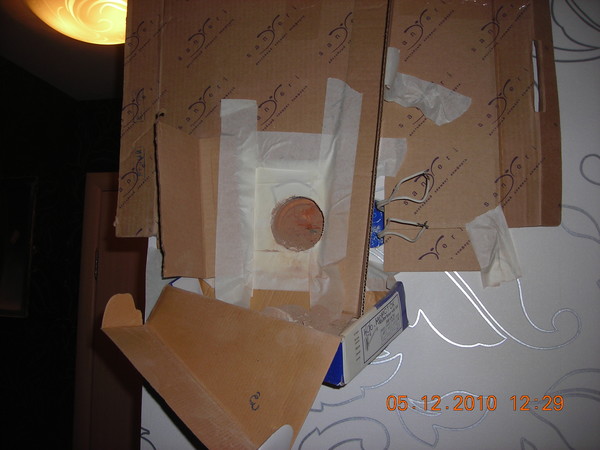

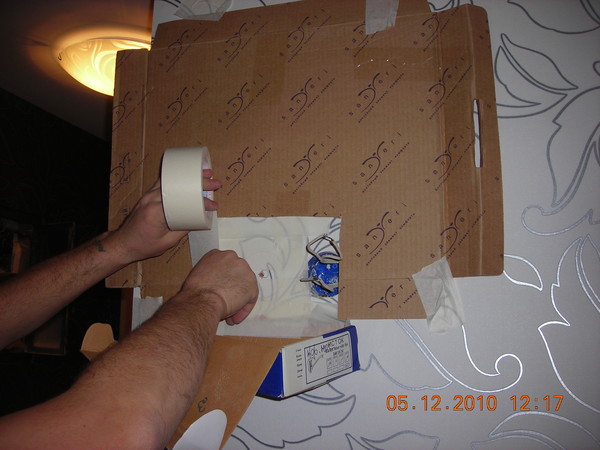

Kolem otvoru nalepte maskovací pásku. .
Zřeďte alabastr, ne příliš hustý. .
umístěte jej do otvoru ve zdi v poměru k volnému prostoru (volně z krabice). .
Trochu víc než tento prostor. . Přitlačte montážní krabici v rovině s rovinou stěny. .
Odstraňte přebytečný alabastr.
Počkejte, až alabastr ztuhne a uschne. . Poté nainstalujte zásuvku. .
Zatímco instalujete krabici, během této doby mohou být vodiče pro výstup izolovány, aby nezůstalo celé toto vedení bez napětí.

a distanční podložky, jak to nasadíte na zásuvky, jsou k tomuto účelu a jsou určeny k uchycení zásuvky. a šrouby, které jsou na objímce, jsou určeny pouze pro upevnění objímky (k vyrovnání).
. Vše staré vykopete, namočíte vodou, vypěníte montážní pěnou a vložíte zásuvkovou krabici. Je lepší použít pěnu, která má nízký koeficient sekundární roztažnosti. pěnové stříbro..
Omlouvám se za mou ruštinu, už spím ;(

Arťom KukujevPro (609) před 11 lety
a nikoho neposlouchej, jako když hoří pěna atd. PUE to žádným způsobem nezakazuje.
kočkaMyslitel (5489) před 11 lety

Pokud slabá žena vytáhne zásuvku se zásuvkou namontovanou na alabastru, pak je otázka ohledně pěny

Arťom Kukujev Pro (609) jsem psal to samé a to, že vám patice byla přišroubována pouze šrouby ze zásuvkové krabice je také špatně, když to uděláte pořádně, nikdo vám to nikdy nevytrhne.

Dokonce jsem jednou nechal od nového dodavatele řezat hotové stěny se světlou tapetou – bez problémů.
Ve vašem případě s hotovým otvorem nebudou žádné problémy s montáží podsestavy znovu

Kupte si normální zásuvkovou krabici (starou odstraňte) a natřete sádrovou omítkou Rodband nebo Volma po zaschnutí zajistěte zásuvku.
