Jaký drát je potřeba pro automatické brány?

Automatické posuvné brány jsou složitým vícedílným mechanismem. Zahrnuje mnoho uzlů, z nichž každý je nesmírně důležitý. Některé jsou okamžitě viditelné: dveře, fotobuňky, signální lampa. A některé jsou skryté: řídicí jednotka, vodiče. Poslední jsou nejdůležitější. Jsou přímo zodpovědní za uvedení brány do pohybu pomocí tlačítka z dálkového ovládání. Povíme si, jak důležité jsou elektrosoučástky, jak je správně uspořádat a jak zajistit, aby se po první zimě neporouchaly.

Který drát kam vede?

Vedle dveří je instalována řídicí jednotka. K němu se připojuje několik vodičů:

· Napájení 220v. Přivádí elektřinu z elektrické sítě, což umožňuje bráně normální funkci. Zde je lepší použít vodič 3×1,5 Nezanedbávejte stabilizátor. Umožní vám zachovat „mozky“ brány nedotčené i při silných přepětích v síti;

· Kabel k elektrickým pohonům. Řídící jednotka s její pomocí dodává napětí do motorů, které pohybují křídly brány;

· Kabel k výstražnému světlu. Je důležité použít co nejkratší délku drátu. Pokud jde o průřez, zkušenosti ukazují, že dvoužilový 0,75 čtvercový kabel se osvědčil jako vynikající;

· Fotobuňky. Zde můžete trochu podvádět a použít dva různé dráty. Oba by měly mít průřez 0,22. Ale pokud vodič, který jde k blízkému senzoru, musí být čtyřvodičový, pak je lepší napájet vzdálený senzor dvouvodičovým kabelem. Musí být spolehlivě izolován od vlhkosti a zatížení, protože bude vystaven zatížení – je položen pod zemí.

Chyby při instalaci elektriky na posuvné brány

Nejdůležitější je nesprávná posloupnost instalace. Často se stává, že dráty od čidel a výstražné kontrolky jednoduše spadnou po povrchu sloupu. Tato situace nastane, když byla automatizace instalována po nalití pólů; majitel nebo řemeslníci byli příliš líní skrýt dráty; Instalatéři byli při své práci nedbalí a dráty neskrývali. Ujistěte se, že jste odpojili všechny kabely od řídicí jednotky. Pouze v tomto případě bude brána vypadat esteticky a krásně.

Všude používat silné dráty. Nejtlustší kabel, 1,5 milimetrů čtverečních, je potřeba pouze pro připojení řídicí jednotky k napájení. Všechna ostatní zařízení jsou připojena tenčími vodiči. Jejich průřez je uveden v návodu a je lepší tato doporučení neignorovat, protože elektronika řídicí jednotky je nakonfigurována přesně podle parametrů specifikovaných výrobcem.

Pokládání drátů se zavěšenou instalací. Pokud jsou sloupky již naplněny, musíte do nich udělat drážku, poté do ní vložit samotné dráty a zakrýt je roztokem. Pokud jsou pilíře cihlové, drát se položí do spáry mezi cihlami a poté se zakryje. Pokud jsou sloupy kovové, dráty z automatických bran jsou položeny uvnitř potrubí.

Malá hloubka vodičů pro vzdálené dveře a vzdálený foto senzor. Pokud zakopete dráty méně než 20 cm, pak každé více či méně naložené auto bude představovat vážné nebezpečí pro celistvost drátů. Je lepší nelenit a vykopat příkop trochu hlouběji, abyste se nedostali do situace, kdy přijedete k bráně a otevřou se jen jedny dveře.

1. prosince 2022
Hlavní výhody konzolových posuvných bran

Společnost VorotaGrodno poskytuje služby v oblasti výroby vysoce kvalitních konzolových posuvných bran v souladu s mezinárodními standardy. Naši klienti si také mohou objednat produkty od nejoblíbenějších světových výrobců za konkurenceschopné ceny. Každý produkt zakoupený u VorotaGrodno má potřebnou certifikaci a splňuje mezinárodní standardy kvality.

21. listopadu 2022
Výběr správného typu brány

V současné době je na trhu široká škála typů bran. Potíže s výběrem vás mohou čekat v každé fázi – od dokončovacího materiálu až po typ konstrukce. S rostoucí oblibou automatických bran se objevilo velké množství modelů, používaných k nejrůznějším účelům. V tomto článku se dozvíte, jak vybrat ten nejvhodnější model pro vaše potřeby.

• Brány a brány
  • Garážová sekční vrata
  • Automatizace posuvných bran
  • Automatizace pro křídlové brány
  • Automatizace pro garážová vrata
  • AUTOMATIZACE PREMIUM TŘÍDY
  • Elektrické záclonové tyče
  • Pohony pro rolety, žaluzie, římské rolety
  • Dálkové ovladače a příslušenství
  • Dálkové ovládání brány
  • Fotobuňky a lampy pro brány
  • Baterie do pohonů a vysílačů
  • Rádia a Wi-Fi, GSM moduly pro brány
  • Řídicí jednotky brány
  • Zámky, kliky pro brány a vrata
  • Příslušenství pro posuvné brány
  • Ozubený hřeben, ozubený hřeben
  • Náhradní díly pro pohony
  • Panty, dorazy pro křídlové brány
  • Bariérové ​​lišty
  • Ochranné tlumiče pro svodidla
  • Podpěry pro bariéry
  • Samolepky na zábrany
  • Náhradní díly pro svodidla
  • Volací panely
  • video interkomy
  • Sady videotelefonů
  • Audio interkomy
  • Tlačítka odchodu. Identifikátory.
  • Systémy kontroly vstupu, elektrické zámky, kódové panely
  • Pouliční lampy na sloupu
  • Nástěnná svítidla
  • Vestavná svítidla

  Znak Dostupnost dokumentů znamená, že společnost nahrála osvědčení o státní registraci, které potvrzuje její právní postavení jako společnosti nebo fyzického podnikatele.

  Je nutné určit, kde budou jednotlivé součásti pohonného systému instalovány.

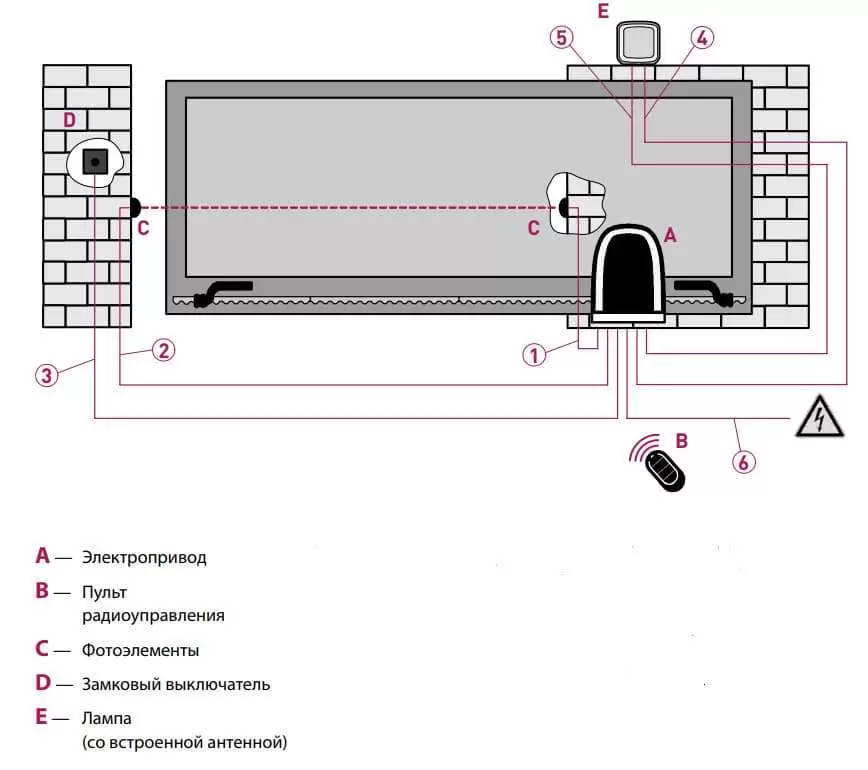

  Typické schéma automatizace posuvných bran vypadá takto:



  Elektrická síť musí být vybavena ochranným uzemněním. Elektrické kabely jsou vedeny do míst, kde mají být instalovány komponenty hnacího systému. Kabely musí být chráněny před kontaktem s drsnými nebo ostrými povrchy.

  Důrazně doporučujeme, abyste elektrické napájení pohonu svěřili kvalifikovanému montérovi ze skupiny společností ALUTECH.

  Automatizaci si můžete vybrat a zakoupit v našem katalogu: „Pohony pro posuvné brány“.
