Jak správně propojit zásuvky k sobě?

Při zapojování elektrických zásuvek paralelním nebo sériovým způsobem je důležité vybrat správný vodič pro vytvoření takového spojení. V závislosti na typu připojení se řídí následujícími kritérii:

• U paralelního typu se pro minimalizaci ztrát napětí používají vodiče s nižším odporem. Obvykle se měděné dráty používají pro vedení uvnitř stěn. Pro běžné domácí zásuvky můžete použít vodiče o průřezu 1,5 metru čtverečních. mm až 2,5 čtverečních. mm v závislosti na zatížení a délce drátu.
• Při sériovém zapojení je důležité zvážit celkový výkon všech připojených zařízení a vybrat vodiče, které tento výkon vydrží bez přehřívání. Stejně jako u paralelních připojení se obvykle používají měděné dráty. Průřez vodiče však může být větší v důsledku zvýšení celkového odporu obvodu. Je také důležité vzít v úvahu délku obvodu, protože pokud je vzdálenost mezi zásuvkami velká, odpor vodičů se může stát významným, což povede k poklesu napětí.

Je důležité si pamatovat, že je nejlepší konzultovat jakékoli elektrické zapojení s kvalifikovaným elektrikářem, zejména pokud jde o složité scénáře nebo práce s vysokým napětím. Nesprávná instalace zásuvek může způsobit vážné poškození zařízení nebo dokonce požár.

Sériové zapojení zásuvek

Daisy zřetězení zásuvek, také známé jako daisy chaining, je způsob elektrického vedení, při kterém je více zásuvek spojeno dohromady tak, aby tvořily jeden okruh, takže elektřina postupně protéká každou zásuvkou.

Mezi rysy tohoto způsobu uspořádání elektrického vedení patří:

• Při této metodě prochází elektřina každým výstupem postupně, počínaje panelem a končícím posledním výstupem v řetězci.
• Každý výstup je připojen k předchozímu a následujícímu pomocí vodičů, které tvoří řetězec.
• Všichni spotřebitelé odebírají elektřinu prostřednictvím jednoho společného vedení.

Hlavními výhodami schématu jsou faktory, jako jsou:

• Zapojení zásuvek do série je obvykle jednodušší na instalaci než paralelní, protože vyžaduje méně vodičů.
• Metoda také nevyžaduje mnoho místa pro instalaci sítě.
• Všechny zásuvky lze ovládat z jednoho napájecího bodu, což může být výhodné pro zapínání a vypínání skupin zařízení.

Nevýhody tohoto uspořádání jsou:

• S rostoucím počtem vývodů v obvodu se zvyšuje ztráta napětí v důsledku odporu vodiče, což může vést ke snížení účinnosti připojených zařízení.
• V důsledku poklesu napětí v obvodu může dojít k omezení výkonu, což může vést k přehřátí vodičů a zásuvek.
• Pokud dojde k poruše jednoho z výstupů v okruhu, může to ovlivnit činnost ostatních výstupů v okruhu.

Daisy chaining může být účinnou metodou v případech, kdy je třeba ovládat malou skupinu zařízení (jedno nebo dvě) z jednoho zdroje energie. Při připojení více uživatelů je třeba počítat se ztrátami napětí a omezením výkonu.

Paralelní zapojení zásuvek

Paralelní zásuvky je způsob elektrického zapojení, ve kterém je každý bod připojen přímo ke zdroji energie a tvoří paralelní obvody.

Mezi vlastnosti schématu patří:

• Každá zásuvka má svůj vlastní vodič, který vede zpět do rozvaděče.
• Díky tomu, že každý bod je napájen vlastním vodičem, je zátěž rozložena.

Mezi výhody paralelních obvodů patří:

• Menší ztráta napětí ve srovnání s řetězovým připojením, protože každá zásuvka má svou vlastní cestu ke zdroji energie.
• Každé odběrné místo elektřiny funguje nezávisle na ostatních a poskytuje tak větší flexibilitu v rozložení zátěže a ovládání připojených zařízení.
• Protože každá zásuvka má svůj vlastní okruh, přerušení jedné zásuvky neovlivní činnost ostatních.

Nevýhody tohoto schématu připojení zahrnují následující faktory:

• Paralelní vedení vyžaduje více vedení než sériové vedení, což může zvýšit náklady na vedení.
• Pro pokládku komunikací je zapotřebí více prostoru, což způsobuje problémy zejména při instalaci do stěn nebo stropů.
• Ovládání skupiny paralelně zapojených zařízení může být složitější než v sériovém obvodu, zvláště pokud je vyžadováno individuální ovládání každého napájecího bodu.

Paralelní připojení jsou obvykle preferována pro velké sítě nebo systémy s vysokým zatížením, kde je důležité minimalizovat ztráty napětí a zajistit spolehlivý provoz každé zásuvky.

Který způsob připojení je lepší a bezpečnější?

Otázka, který způsob připojení zásuvek je lepší a bezpečnější, závisí na konkrétní situaci, požadavcích sítě a také potřebách uživatele. Obecně platí, že paralelní i sériové připojení může být bezpečné, pokud je provedeno správně a v souladu s příslušnými elektrickými bezpečnostními předpisy.

Při navrhování však stojí za zvážení následující nuance:

• Paralelní obvod poskytuje menší ztráty napětí a spolehlivější napájení každé zásuvky, což je důležité zejména u velkých zátěží nebo při provozu citlivých zařízení. Doporučuje se pro sítě s velkým počtem napájecích bodů nebo pro aplikace, kde je vyžadováno rovnoměrnější rozložení zátěže.
• Metoda daisy chain se snadněji instaluje a vyžaduje méně kabeláže, což může být výhodné pro jednoduché instalace nebo tam, kde je počet zásuvek malý. Považuje se za vhodnější pro malé sítě nebo když řízení zátěže z každého napájecího bodu není kritickým faktorem.
• V každém případě je důležité při projektování, instalaci a provozu elektrických sítí dodržovat normy a předpisy elektrické bezpečnosti. Musíte používat kvalitní komponenty, správně dimenzovat vodiče a připojení a dodržovat místní elektrické normy a předpisy.

Obecně platí, že každá metoda má své výhody a nevýhody a výběr je třeba provést na základě konkrétních požadavků a podmínek projektu nebo instalace.

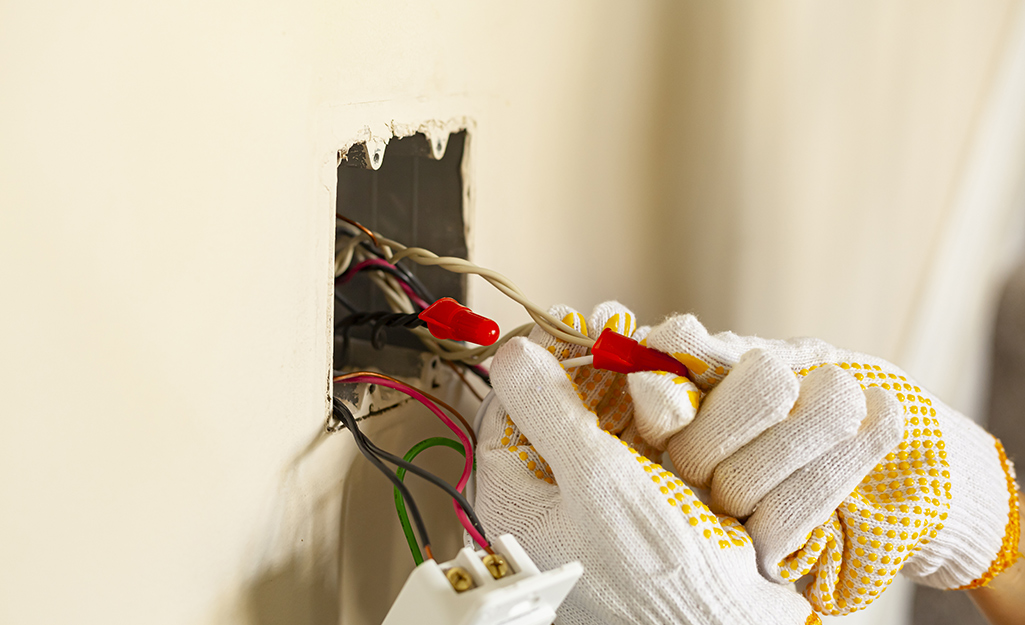

Použití konektorů

Použití konektorů v paralelním a sériovém zapojení elektrických zásuvek se může lišit v závislosti na vašich konkrétních potřebách, ale v obou případech hrají důležitou roli při zajištění bezpečnosti a spolehlivosti elektrického systému.

V paralelním uspořádání tak lze použít různé kabelové koncovky, konektory, připojovací bloky atd. Používají se pro připojení vodičů uvnitř zásuvek nebo v elektrických panelech.

V sériovém zapojení musí být každá zásuvka propojena s předchozí a následující pomocí konektorů, aby byl zajištěn nepřetržitý tok elektřiny.

Je důležité si uvědomit, že sériové i paralelní připojení zásuvek má své vlastní charakteristiky a prioritní oblasti použití. Volba metody musí brát v úvahu specifické potřeby, požadavky na bezpečnost a účinnost elektrického systému.

Další články

ArtGallery získala ocenění za úspěchy v designu a kvalitě produktů!

Kolekce zásuvek a vypínačů ArtGallery získala prestižní ocenění BEST RUSSIAN DESIGN AWARDS.

Jak vybrat a nainstalovat jistič

Jistič je základní součástí elektrických systémů; řídí elektrické obvody a zabraňuje přetížení a zkratům.

Jak nainstalovat a připojit uzemněnou zásuvku

Uzemnění je důležitým prvkem systému napájení, který zajišťuje bezpečný provoz elektrických zařízení.

Typy zásuvek pro televizory a způsoby jejich instalace

Pro mnohé z nás se televize stala nejen zábavou, ale také důležitým prvkem interiérového designu a konzumace médií.

Proč RCD vypadne: důvody pro spouštění a metody odstraňování problémů

Proudový chránič je klíčovou součástí bezpečnostního systému určeného k ochraně osob a elektrických zařízení před hrozbou úrazu elektrickým proudem.

Nuance samoinstalace zásuvky

Instalace zásuvek svépomocí je praktickou dovedností a možností, jak ušetřit za služby profesionálů. Před zahájením tohoto podnikání je však nutné mít jasnou představu o typech zásuvek, jejich designu a komponentech.

Elektroměr pro byt: typy, funkce a pravidla pro instalaci zařízení

Elektroměr je zařízení určené k měření množství spotřebované energie. Je to klíčové zařízení pro měření spotřeby energie v domácím nebo průmyslovém prostředí.

USB zásuvky: co to je, jak fungují a jak je správně připojit

Zásuvky USB jsou typem elektrických zásuvek, které mají vestavěné porty USB. Jsou navrženy pro pohodlí připojení nebo nabíjení různých zařízení – smartphonů, tabletů, fotoaparátů a dalších zařízení, která podporují nabíjení přes USB.

Automatické spínače: konstrukce a princip činnosti

Zařízení slouží jako ochranný mechanismus, který spolehlivě chrání elektrické sítě před následky zkratů, přetížení a dalších nouzových situací, které mohou způsobit poškození kabelů, zařízení a dokonce i požár.

Poklopy pro zásuvky – jak si vybrat?

Kryty zásuvek jsou speciální zařízení, která jsou určena k zakrytí a ochraně elektrických zásuvek a vypínačů. Jsou nedílným prvkem moderního interiéru, umožňují zachovat estetiku a pořádek v místnosti. Obvykle jsou takové poklopy vyrobeny z plastu, kovu nebo dřeva a mohou být vybaveny dekorativními panely.

Chytré spínače: typy, označení, jak správně vybrat a zapojit

Chytrý vypínač je zařízení, které umožňuje ovládat osvětlení nebo jiné elektrické spotřebiče ve vaší domácnosti pomocí telefonu nebo hlasových příkazů. Připojuje se k Wi-Fi a lze jej integrovat s dalšími zařízeními chytré domácnosti.

Napájecí zásuvky: účel a vlastnosti, jaké jsou rozdíly od obvyklých

Zásuvky jsou spínací zařízení sloužící k připojení průmyslových a domácích spotřebičů spotřebovávajících energii do elektrické sítě.

Instalace zásuvky není věnována mnoho času – pouze pro vlastní ruční práci, i když na tento důležitý bod byste měli myslet předem.

Kromě toho, kde bude umístěna a co k ní plánujete připojit, se musíte také rozhodnout, jak přesně bude třeba namontovat samotnou zásuvku.

Existují 3 známé možnosti připojení zásuvky, z nichž každá má své vlastní vlastnosti: instalace se smyčkou, hvězda a smíšený typ jsou určeny pro „jejich“ typ spotřeby energie.

Jsou stejně spolehlivé a schopné nést vysoké zatížení.

Schéma paralelní instalace

Paralelní připojení zásuvek se liší od ostatních možností přítomností samostatného elektrického obvodu pro každou zásuvku. Vedení opouští rozvodný panel a je připojeno k samostatnému jističi.

Tato možnost vyžaduje značné mzdové náklady: každá linka se instaluje do samostatné drážky (pokud musíte kabel zakopat do zdi) nebo se pokládá odděleně od ostatních, což vede ke zvýšení nákladů na upevnění. Bude také potřeba více kabelů a souvisejících materiálů.

Bezpečnost výsledku zajišťuje integritu elektrotechniky i v případě výpadku jednoho vedení. Každá linka je řízena odděleně od ostatních – jejich vypnutí nebude vyžadovat pomocné zařízení.

Za prvé, obvod je užitečný pro 3-fázové zásuvky – pro napájení výkonných elektrických zařízení: topidla, kotle, elektrická kamna atd.

Schéma instalace sedmikrásky

Náklady na stavbu jsou nižší a nebude potřeba tolik materiálu.

Podstata obvodu: elektrické vedení je připojeno k „jeho“ stroji, zásuvky na vedení jsou namontovány ve smyčce.

Bude potřeba méně kabelu (nejdražší součástka), ale hlavní nevýhoda spočívá ve snížení ochrany elektrických spotřebičů, když se vzdalují od panelu.

Čím dále je zásuvka od stroje, tím je zranitelnější: pokud dojde k poruše v jakékoli zásuvce, všechny následující nebudou fungovat.

Obvod je určen pro spotřebitele s nízkým výkonem: elektronické a kancelářské vybavení, malá svítidla.

Smíšené schéma

Spínání se provádí kombinovaným způsobem – s prvky z předchozích obvodů.

Metoda je vhodná pro byty a domy pro svou všestrannost a vyváženost:

· zajišťuje spotřebu velkého množství elektřiny (jako paralelní připojení);

· tichý provoz slaboproudých výrobků (jako řetězové připojení).

Hlavní rys metody: úspora času, materiálů a peněz při vysoké spolehlivosti energetického systému.

naše práce

Paralelnímu obvodu je vlastní zvýšená úroveň spolehlivosti: ujímá se vedení díky své schopnosti poskytovat maximální úroveň výkonu ve spojení se systémy chytré domácnosti.

Jeho významnou nevýhodou jsou v tomto případě zvýšené náklady na uspořádání, ale funkčnost opce je optimální.

Jako zkušení elektrikáři vybereme a zorganizujeme optimální způsob připojení k zajištění integrity a provozuschopnosti celé linky kdykoli.

Jsme připraveni pomoci zákazníkovi s poradenstvím a elektromontážními pracemi na jakémkoli místě.

Je v našich silách vytvářet a opravovat elektrické vedení pro domácnosti a komerční účely.

Přijedeme na adresu v Minsku a Minské oblasti.

PS Pro vizuální pochopení schémat připojení zásuvek se podrobně podívejte na video různých způsobů připojení;
