Jak zapojit LED lampy do série?

LED svítidla díky svému hospodárnému a kvalitnímu provozu stále častěji nahrazují zářivky analogové a žárovky. Instalace LED lamp není při správné přípravě pracný proces, zvládne ji každý.

Designové vlastnosti LED svítidel

LED lampy pracují ze sítě s napětím 220 V a proudovou frekvencí 50 Hz. Navzdory různým možnostem konfigurace jsou LED lampy navrženy stejně. Základna zařízení je vyrobena z plastu. Materiál nepodléhá korozi, což zajišťuje zachování kontaktu s objímkou ​​během provozu lampy. Polymerová základna soklu je navržena tak, aby chránila pouzdro před nebezpečným napětím. Parametry vstupního proudu jsou řízeny driverem. Zařízení převádí střídavý proud na stejnosměrný proud. Během napěťových rázů v rozsahu 160-270V udržují budicí zenerovy diody nepřetržitý provoz polovodičového zařízení. LED driver je důležitou součástí LED diod. Spodní část pouzdra LED lampy má ventilační otvory, které zajišťují kvalitní chlazení zařízení. Absence přehřívání prodlužuje životnost lampy. Radiátor je vyroben z eloxované hliníkové slitiny. Materiál zabraňuje přehřívání prvků svítidla. Díky LED čipům je zajištěna vysoká stabilita provozu LED lampy. Obvodová deska, na které jsou LED diody namontovány, je vyrobena z hliníku. Povrch směřující k radiátoru je pokryt teplovodivou pastou. Speciální složení povlaku umožňuje efektivní odvod tepla. Difuzor světla je polokoule z matného plastu. Tato konstrukce umožňuje rovnoměrné rozptýlení světelného toku z diod. Topení prakticky neexistuje.

Výhody a nevýhody LED svítidel oproti zářivkám

• nízká spotřeba;
• dlouhá životnost (až 11 let nepřetržitého provozu);
• jasná záře;
• možnost výběru zdroje LED libovolného barevného tónu;
• odolnost vůči změnám teploty a poškození;
• šetrný k životnímu prostředí.

Při plánování elektrické instalace byste měli vzít v úvahu nevýhody produktu:

• vysoká cena;
• nízká kvalita analogů vyrobených v Číně;
• použití snižujícího měniče pro vyrovnání napětí vede ke zvýšení ceny produktu;
• neutrální a studené tóny vyzařovaného světla potlačují syntézu melatoninu, který negativně ovlivňuje lidské tělo;
• Postupem času krystaly ztrácejí jas a degradují.

Hlavní typy modelů LED

Pro dekorativní vzory se často používají LED lampy ve formě svíček a kukuřice. Oblíbené možnosti pro osvětlovací zařízení jsou modely, ve kterých kazety směřují nahoru. Pro stínidla se volí kulovité a hruškovité vzorky. Vestavěné reflektory pomáhají zvýraznit důležité prvky interiéru.

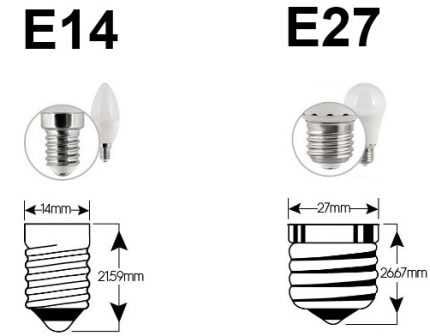

Nejoblíbenějším typem základny je šroubovací nebo závitový. Značeno písmenem E. Oblíbené modely:

• E40 – určeno pro výkonná osvětlovací zařízení (osvětlení dílen, osvětlení komunikací);
• E14 – použití v zařízeních s výkonem do 3 W – svítidla na chodbách, minilustry;
• E27 – instalované do běžných nástěnných nebo stropních lustrů, stolních lamp.

Zásuvky kolíkového typu jsou označeny písmenem G. Oblíbené možnosti:

• G13 – používá se pro osvětlení průmyslových prostor, prodejních pultů, zařízení se obvykle vkládá do stropního svítidla Armstrong;
• GX53 – používá se při stropním osvětlení malých místností, v instalacích osvětlení bytu;
• GU10 – instalované v zařízeních vystavených neustálým vibracím v důsledku zesílení kontaktů, modul lze otáčet v zásuvce;
• G4 – používá se v LED páscích, reflektorech, má miniaturní držák;
• GU3 – instalované ve vestavěných osvětlovacích systémech.

Schémata zapojení LED žárovek

Instalace je v podstatě stejná jako u klasických žárovek. Nejprve odpojte základnu od zdroje napájení. Je vhodné vypnout automatiku na elektrickém panelu. Dále se lampa zašroubuje. Během instalace se nedotýkejte kovových prvků produktu. Podívejme se na nejoblíbenější instalační schémata:

Sériový obvod

Není vhodné pro každý osvětlovací systém. Výhodou této možnosti je minimální množství kabeláže. V každodenním životě se sekvenční připojovací obvod pro LED lampu používá zřídka kvůli dvěma vážným nevýhodám:

1. Pokud dojde k poruše v jedné ze sekcí, přestanou fungovat všechny žárovky. Porucha může být určena, pokud jsou všechna zařízení vyměněna postupně.
2. Intenzita záře závisí na počtu žárovek – čím více prvků, tím nižší napětí a slabší světelný tok.

Sériové připojení je nejlepší volbou pro sváteční světla, elektrické zvonky a baterky. Prvky nevyžadují vysoký proud, elektřina rychleji prochází celým obvodem.

Systém sériového připojení je velmi jednoduchý:

• žárovky jsou připojeny jedna po druhé, nejsou žádné větve;
• plus jednoho vodiče je spojen s mínusem dalšího vodiče;
• Výsledkem je, že fáze a nula jdou do zdroje energie.

Schéma paralelního zapojení

V praxi byl široce používán. Paralelní možnost vyžaduje více kabeláže. Všechny konce a začátky vodičů jsou spojeny do jednoho bodu. Hlavní výhodou tohoto zapojení je, že všechna zařízení dostávají stejné napětí. Porucha jedné lampy nenaruší provoz ostatních osvětlovacích zařízení. Najít poruchu není těžké.

Paralelní připojení se provádí dvěma způsoby:

1. Paprsek. Každá instalace osvětlení má samostatný vodič.
2. Daisy řetěz. Nulový a fázové vodiče z elektrického panelu a spínače jdou k prvnímu zařízení ze spínače. Žíla z prvního ledového zařízení se táhne k dalšímu.

Schéma připojení paprsku

Toto schéma je spolehlivější. Pokud je jedna lampa vadná, ostatní nadále fungují normálně. Existují určité nevýhody:

1. Vyžaduje hodně drátů. Pokud jsou kabely vysoce kvalitní, nehraje tato nevýhoda významnou roli.
2. Mnoho vodičů je připojeno v jednom bodě. Kvalitní připojení všech vodičů vyžaduje zručnost a zkušenosti elektrikáře.

Nejlepší způsob, jak připojit všechny vodiče, je použít svorkovnici. Fázový kabel je na jedné straně zajištěn pomocí svorek a na druhé straně jsou připojeny vodiče vedoucí k LED lampám. Je důležité zvolit správný typ svorkovnice. Pro ochranu před oxidací je vnitřní mechanismus vyplněn pastou. Splétání, pájení a svařování jsou přijatelné, ale svorkovnice je bezpečnější možností a snižuje riziko požáru nebo úrazu elektrickým proudem.

Potřebné nástroje pro instalaci

K instalaci LED žárovek budete potřebovat následující nástroje:

• šroubovák;
• kabel požadované délky;
• svorkovnice;
• vrtačka;
• kleště;
• rozvodné skříně;
• stavební nůž.

Kabel pro instalaci LED osvětlení musí být z bezpečnostních důvodů ohnivzdorný. Při použití uzemněného kabelu bude vyžadován třívodičový vodič. Je důležité přísně dodržovat schéma zapojení pro LED lampy.

Pro připojení k elektrické síti budete potřebovat dráty, zvlnění a elektrické krabice. Typ a umístění svítidla musí být navrženo předem.

Je vhodné zvolit drát vyrobený z mědi. Pokud jsou na výrobcích zkroucení, doporučuje se je pájet a izolovat. Ke každému svítidlu je dodáván samostatný flexibilní kabel. Konstrukční prvky jsou navzájem spojeny pomocí svorkovnic nebo měděných objímek. Při použití svorkovnic budete potřebovat izolační pásku.

Při označování a pokládání elektroinstalace byste měli zvážit plán celkového prostoru místnosti. Víceúrovňové a zavěšené stropy vyžadují samostatné osvětlovací okruhy s vypínačem. Instalační schéma by mělo být připraveno předem.

Pro zatažení a zajištění elektrických vodičů je vhodné použít kovové profily. Plastové spojky zvyšují spolehlivost systému. V místech upevnění světelných bodů jsou vyrobeny speciální smyčky, které lze snadno vytáhnout stropními otvory;

K vytvoření otvorů budete potřebovat vrták a vhodné vrtáky.

Možné chyby a příčiny selhání během instalace

Pokud předem víte, co může způsobit nestabilní provoz LED zařízení, je snazší se poruchám vyhnout.

LED diody nefungují

Pokud zařízení selže, objeví se na prvcích černé tečky nebo skvrny. V tomto případě byste měli vyměnit prvek za nový. Poté zkontrolujte provozuschopnost zařízení.

Nejčastější problémy, které se objevují, jsou:

• nedostatek záře;
• poškozená část;
• světlo se přerušovaně rozsvítí;
• lampa bliká;
• Světlo zhasne nesprávně.

K selhání dochází pod vlivem vnějších nebo vnitřních faktorů. Porucha je obvykle eliminována výměnou jednoho z konstrukčních prvků.

Diodový most

Selhání zařízení může být způsobeno následujícími důvody:

• porucha baterie;
• vnější faktory;
• zneužít.

Špatné pájení

Kvůli špatnému pájení je odvod tepla špatný. Po nějaké době se vodiče přehřejí, což vede ke zkratu. Kryt by měl být rozebrán a spálené díly vyměněny.
