Jak určit třídu přesnosti vodoměru?

Při výběru měřících zařízení musí spotřebitel věnovat pozornost nejen vzhledu zařízení, jeho ceně, rozměrům, ale především technickým parametrům elektroměru a také jeho kompatibilitě se systémem, se kterým se plánuje být použit. Z mnoha technických parametrů přitahuje pozornost kupujícího třída přesnosti, pravděpodobně poslední, což je logické, protože zařízení s vyšší přesností mají také vyšší cenu. A v tomto případě hraje významnou roli cenový faktor, protože na něm závisí také doba návratnosti měřiče. Mezitím ale může spotřebitel výběrem špatného měřidla podle třídy přesnosti „potrestat“ dodavatele i sebe, což není příjemné.

Jaká je třída přesnosti měřicího zařízení?

Jakékoli měřiče, včetně těch, které jsou určeny k měření průtoku chladicí kapaliny, teplé a studené vody, jsou složitá technická zařízení. Jejich hlavní funkcí je zaznamenat výši spotřeby zdrojů zaznamenáváním a zobrazováním její spotřeby. V závislosti na modelu vám měřicí zařízení také umožňují archivovat a ukládat data po určitou dobu.

Ne všechna měřidla určená jak pro měření v domácnosti (bytu), tak pro měření energií však vykazují stejnou přesnost při měření, což usnadňuje klasifikaci zařízení podle tohoto parametru a v souladu s ním určování požadavků na zařízení v závislosti na lokalitě jejich instalace a způsobu provozu. Pro individuální měření je zpravidla povoleno používat zařízení nižší třídy a v průmyslových nebo komunálních zařízeních jsou požadavky na toto kritérium zařízení přísnější.

Je to dáno tím, že přesnost měřidla je definována jako největší dovolená chyba měření a podle toho platí, že čím větší spotřeba, tím větší zkreslení bude například při instalaci měřiče nízké třídy. Ale v účetnictví bytů není taková přesnost tak důležitá, protože spotřebu vody a chladicí kapaliny lze považovat za nevýznamné.

Třídy přesnosti vodoměrů

Rozdělení vodoměrů do tříd přesnosti je stanoveno v souladu s GOST 50193.1-98. A v souladu s tím existuje 4. třída přesnost pro vodoměry: “A”, “B”, “C”, “D”, zatímco nárůst třídy jde od třídy „A“ výše. Poslední třída se však nepoužívá pro domácí spotřebiče (pouze průmyslová zařízení jsou klasifikována jako zařízení s nejvyšší přesností), protože vysoká přesnost není vyžadována pro zohlednění spotřeby měřené v metrech krychlových (m3).

U zařízení určených pro měření v domácnostech spadá existující chyba dobře do přípustného rozsahu. Mezi jednotlivými spotřebiteli jsou proto nejvíce žádané vodoměry prvních dvou tříd: „A“ a „B“. Zařízení třídy „C“ lze instalovat i do bytů pro organizování individuálního účetnictví, ale vzhledem k vyšší ceně jsou pro spotřebitele neatraktivní.

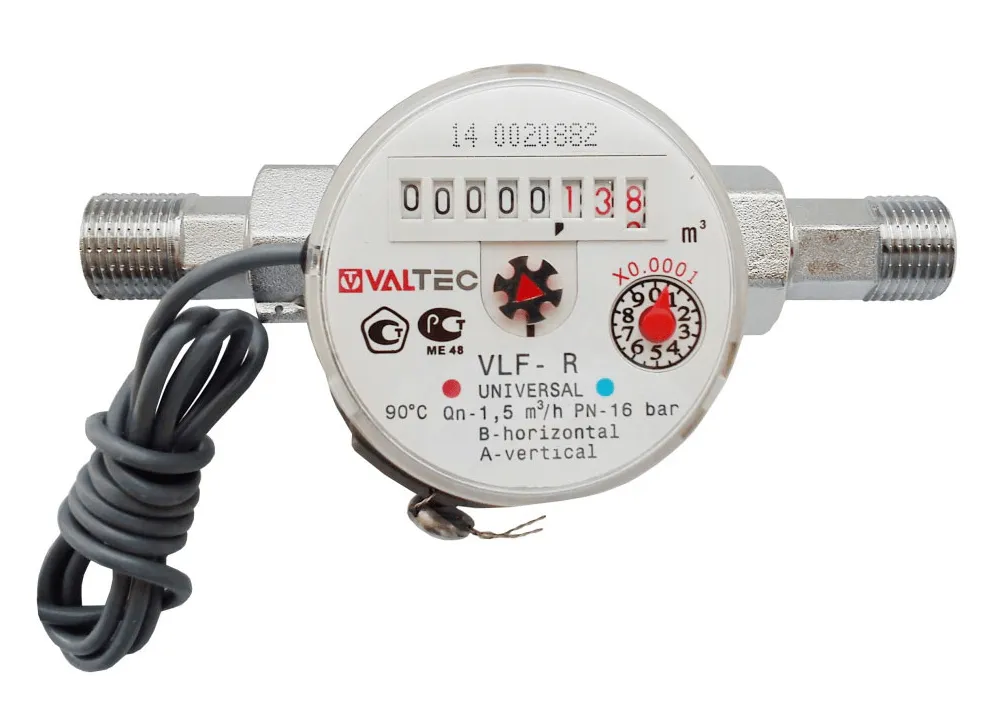

Je však třeba poznamenat, že před instalací vodoměru je nutná konzultace s organizací zásobování vodou ohledně požadavků na třídu přesnosti instalovaného zařízení. Je třeba také vzít v úvahu, že některé z nejoblíbenějších modelů třída přesnosti vodoměrů “B” lze instalovat dvěma způsoby: vodorovně a svisle. Ale v tomto případě pro vertikální instalaci zařízení je náhle sníženo ve třídě, tedy namísto přesnosti třídy „B“. Vodoměr je zařazen do třídy „A“. Výrobce informuje spotřebitele o této funkci a pravidlech instalace a informace o tom jsou vždy uvedeny v pokynech k produktu. K takovým metamorfózám dochází v důsledku skutečnosti, že vodoměry jsou zpravidla navrženy tak, aby byly instalovány čtecím zařízením směrem nahoru. A pokud se poloha zařízení změní z horizontální na vertikální (nebo úhlovou), pak se pro provoz zařízení vytvářejí určité překážky a potíže, což automaticky vede ke snížení (nicméně nevýznamnému) přesnosti získaných dat.

OBJEDNEJTE SI SLUŽBU U AKREDITOVANÝCH SPOLEČNOSTÍ

Výhody a nevýhody měřidel různých tříd

Vodoměry třídy „C“ jsou nejpřesnější zařízení, ale přesto nejsou široce používány a prakticky nejsou zastoupeny jako domácí zařízení. Mnoho výrobců tyto produkty prostě nevyrábí. Důvod je triviální – vyšší cena výrobků, která ovlivňuje návratnost investice do zařízení a proveditelnost jejich provozu. Spotřebitelé proto dávají přednost méně přesným, ale vynikajícím zařízením pro měření bytů tříd „A“ a „B“, s jejichž pomocí můžete snadno určit průtok v metrech krychlových a právě v nich spotřeba vody v je určen veřejný sektor. Kromě toho byste měli věnovat pozornost dalšímu faktoru, a to době mezi ověřováním. Často se shoduje u zařízení různých tříd. Nemá tedy smysl kupovat a instalovat dražší zařízení, jehož náklady se vrátí za mnohem delší dobu, aby se výchozí bod dosáhl za 4 roky (maximálně 6 let). Abychom byli spravedliví, je třeba poznamenat, že mezi třídami vodoměrů „A“ a „B“ existuje také určitá konkurence a ty vítězí se znatelným náskokem.

Vyšší cena za vodoměry třídy „C“.v zásadě oprávněné, protože:

• při jejich výrobě se používají různá inovativní řešení jak při návrhu samotného zařízení, tak při vývoji principu jejich fungování;
• použití nejnovějších materiálů vyšší kvality, což umožňuje větší rozpětí pevnosti a spolehlivosti;
• použití efektivnějších opatření k ochraně zařízení před magnetickými vlivy, které, jak známo, mohou zkreslovat získaná data atd.

Pro vodárenské společnosti je výhodné, když si spotřebitel zvolí měřidlo třídy „C“, protože taková zařízení umožňují evidovat i nepatrné výdaje, které přirozeně ovlivňují celkovou spotřebu. Práh citlivosti pro měřiče třídy „C“ překračuje stejný parametr pro zařízení třídy „B“ 10-15krát (v závislosti na modelu).

Jak se určují třídy přesnosti vodoměrů?

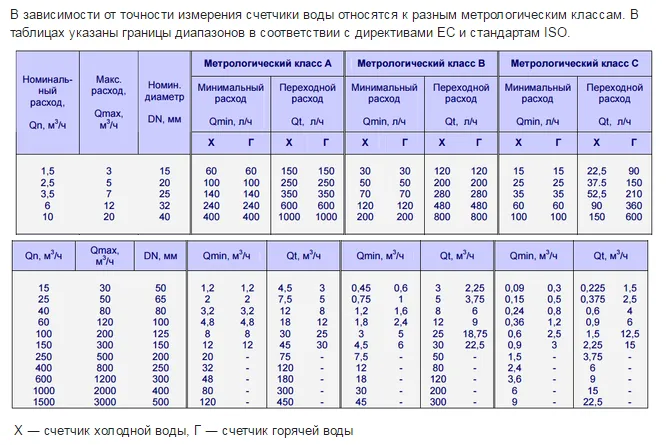

Třída přesnosti vodoměru je měřena mezí chyby měření, pro určení, které následující parametry zařízení jsou důležité:

• počáteční průtok udávající minimální spotřebu vody, při které se měřič spouští, nebo jinými slovy, je to práh citlivosti zařízení;
• hodnota Q1, což je minimální průtok, při kterém se chyba měření pohybuje v rozmezí +/- 5 %;
• přechodný tok, označený jako Q2 a představující spotřebu vody, při které je chyba v rozsahu +/- 2 %;
• jmenovitý průtok (Q3) s dovolenou chybou +/- 2 %;
• maximální průtok (Q4) – v tomto případě chyba nesmí překročit +/- 2 %.

Důležitý je také parametr dynamický rozsahoznačované jako „R“ a představující vztah mezi jmenovitým a minimálním průtokem. Je důležité věnovat pozornost skutečnosti, že každá třída má své vlastní maximální standardy.

Na tom také záleží (jmenovitý průměr), zejména pro zařízení s vysokou spotřebou vody. Pokud je například v městském bytě spotřeba malá, pak ve venkovském domě se zahradou a trávníkem, které vyžadují pravidelné zavlažování, stejně jako u bazénu, lázní a dalších objektů s vysokou spotřebou vody, bude spotřeba jiný. V tomto případě je instalováno dávkovací zařízení o průměru 25 mm a více. Je třeba mít na paměti, že práh citlivosti elektroměru třídy „C“ s DN 50 mm odpovídá podobnému parametru pro zařízení třídy „B“, ale s DN 25 mm.

Třídy přesnosti měřičů tepla

Měřiče tepla, stejně jako ostatní měřidla, jsou také rozděleny do tříd podle kritérií přesnosti, ale na rozdíl od vodoměrů používají jinou stupnici. Třídy měřičů tepla jsou označeny čísly od 1 do 3, přičemž nejvyšší třída přesnosti je první. Kritériem pro rozdělení do tříd pro tato zařízení je rozlišení na základě nejmenšího teplotního rozdílu v potrubí: přívod a zpátečka. V souladu s tím nejvyšší požadavky na měřiče tepla související s třída “1” a minimální – pro zařízení třída “3”. Při výběru měřiče pro individuální měření jsou však požadavky velmi přísné: při spotřebě chladiva od 100 m 3 /hod je třeba instalovat prvotřídní zařízení.

Je důležité si uvědomit, že rozdělení měřičů tepla do tříd probíhá v souladu s normami GOST R 51649-2014. Jasně uvádí maximální přípustné hodnoty relativní chyby pro každou třídu přesnosti:

• pro třídu „1“ je toto číslo ±1 %, ale ne více než ±3,5 %;
• pro třídu „2“ – ±2 %, ale ne více než ±5 %;
• pro třídu „3“ – ±3 %, ale ne více než ±5 %.

Požadavky na přesnost měřičů tepla instalovaných pro měření bytů a domů

Poměrně vysoké tarify za dodávku tepla, stejně jako tendence k jejich neustálému růstu, nutí energetické podniky i koncového spotřebitele věnovat pozornost otázce organizace přesného měření spotřeby tohoto zdroje. A tento úkol lze splnit pouze pomocí měřicích zařízení. Ale i v tomto případě jsou problémy spojené s výběrem zařízení. A zde není otázka pouze ceny nebo konkrétního modelu, je zde také mnoho technických požadavků, od vlastností topných systémů až po třídu přesnosti zařízení. Je to poslední faktor, který je důležitý při uvádění měřiče do provozu, protože po instalaci zařízení nevhodné třídy má dodavatel zdroje právo nerozpoznat jeho data a definovat je jako nespolehlivé.

Normy GOST „Měřiče tepla pro systémy ohřevu vody“ R 51649-2014 byly zavedeny v září 2015. Tento dokument zohlednil všechna pravidla a požadavky na měření tepelné energie pro komerční účely. Zohledněny byly také mezinárodní standardy a doporučení, zejména MP 75:2002. V roce 2017 vstupují v platnost nové technické požadavky na přesnost průtokoměrů.

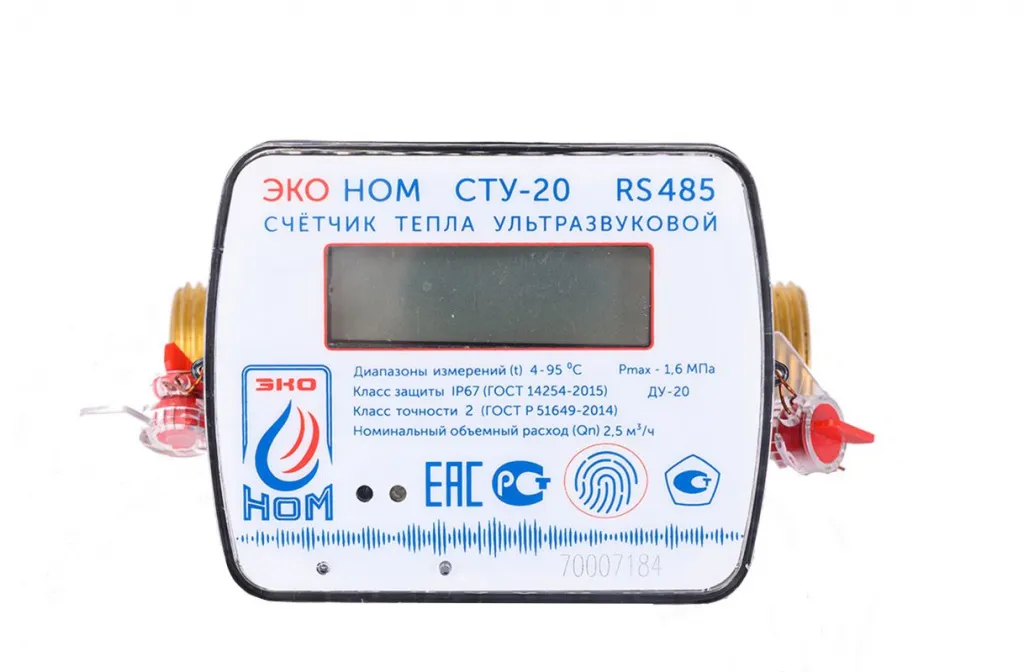

V souladu s těmito normami třídy měřiče tepla je určeno třídou průtokoměru, ale toto pravidlo platí pouze pro třídy „1“ a „2“. Zároveň je pro obyvatele, kteří chtějí do svého bytu instalovat měřič tepla, toto klasifikační kritérium důležité, protože pro použití v podmínkách bytu se doporučují zařízení prvních dvou tříd. Zařízení třetí třídy se prakticky neinstalují, a proto neexistují prakticky žádné nabídky výrobců.

Přitom při výběru měřiče tepla byste to měli vědět metry třídy “1”. jsou instalovány na zařízeních s průtokem chladiva 100 m 3 /h, a pokud je toto číslo nižší, pak by optimálním řešením byla instalace zařízení třídy „2“. Je však třeba poznamenat, že spotřeba 100 m 3 /h v městském bytě je spíše výjimkou než normou, proto pro účetnictví bytu docela vhodné zařízení s třídou přesnosti „2“.. A měřiče třídy „1“ lze použít ve velkých kancelářských centrech, malých hotelech a dalších sociálních a veřejných zařízeních, i když jsou určeny především pro komerční měření v podnicích vyrábějících tepelnou energii.
