Jak se určují tlakové ztráty pro místní odpor?

Celkový tlakový rozdíl mezi dvěma libovolnými úseky vyhřívané trubky je reprezentován jako součet rozdílů vznikajících z třecího odporulokální odpor akcelerace

a rozdíl ve vyrovnání

Třecí odpor je způsoben viskozitou média a když se jednofázové izotermické proudění pohybuje v přímém kanálu konstantního průřezu, je určeno vzorcem

kde —třecí odpor, Pa; — snížený koeficient tření, 1/m; —délka kanálu, m;—střední rychlost, m/s; — hustota média, kg/m3.

Třecí odpor pro dvoufázový proud lze v zásadě určit pomocí stejného vzorce jako pro jednofázové proudění, který nahrazuje rychlost jednofázového proudění. rychlost směsi pára-vodamusí však být splněna podmínka homogenity dvoufázového proudění.

S přihlédnutím k zákonu zachování hmoty můžeme psát

S ohledem na vzorec je přepsán takto:

kde и — korekční faktory zohledňující vliv struktury toku pro počáteční a koncové obsah par.

Tlakové ztráty v lokálním odporu vznikají oddělováním mezní vrstvy od stěny a tvorbou vírů v proudění, při kterých dochází ke ztrátě značného množství energie. Jsou způsobeny změnou tvaru nebo směru kanálu, z nichž každý je konvenčně považován za soustředěný v nějaké sekci a nezahrnuje třecí odpor.

Pro dvoufázové prostředí

Ztráty lokálního odporu při průtoku jednofázového média se určují pomocí vzorce podobného tomu, ve kterém je snížen koeficient třenínahrazen lokálním koeficientem odporu(odkaz

kde— podmíněný koeficient místního odporu směsi páry a vody (referenční údaje); obvykle Hydraulický odpor při příčném proudění trubkového svazku s jednofázovým médiem

Součinitel odporu pro příčné proudění závisí na konstrukci svazku trubek.

Pro dvoufázové prostředí

Struktura dvoufázového proudění pro většinu režimů proudění je znatelně odlišná od homogenního, a proto je do poslední rovnice zaveden korekční faktor, který zohledňuje vliv struktury proudění. Poté při konstantním obsahu páry

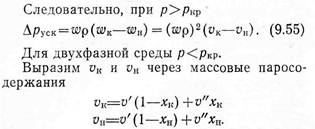

Tlaková ztráta při zrychlení je způsobena změnou objemu, a tedy i průtoku. Může vzniknout zvýšením obsahu par v proudu během ohřevu, zmenšením průřezu při absenci ohřevu nebo z obou důvodů.

Pro stálý průtok

Ztráta tlaku v důsledku zrychlení průtoku

Po jejich nahrazení se konečně dostáváme

Vyrovnávací složka tlakové ztráty pro jednofázové a dvoufázové vertikální proudění

Pro jednofázový průtok– průměrná hustota prostředí v oblasti , pro dvoufázový průtok – viz vzorec.

Při určování celkového poklesu tlaku se hodnota bere v úvahu s kladným znaménkem při pohybu nahoru, protože zvyšuje odpor potrubí, a se záporným znaménkem při pohybu dolů, protože to již nebude odpor, ale , naopak slouží k překonání odporu.
